ED 100/ED 250 aandrijving voor draaideuren

Met de ED 100 / ED 250 biedt dormakaba een elektromechanische draaideuraandrijving voor verschillende toepassingsgebieden. De aandrijving kan zowel duwend met een standaard arm of trekkend met glijarm geïnstalleerd worden.

Neem contact op

Modulair ontwerp en variabel functiebereik
Deurbreedten tot 1.100 mm (ED 100) en 1.600 mm (ED 250)
Deurgewichten tot 160 kg (ED 100) en 400 kg (ED 250)

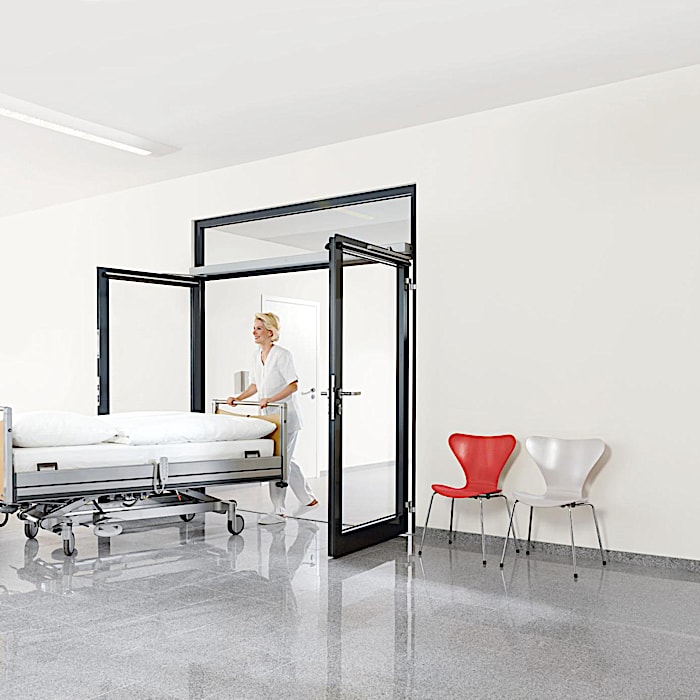

Draaideuren met enkele en dubbele vleugel
Duwend- of trekkend
Nieuw: Evacuatiefunctie maakt barrièrevrije evacuatie mogelijk bij een alarm.
Kan worden uitgebreid met de geïntegreerde noodstroomvoorziening ED UPS, die zorgt voor een ononderbroken werking van de aandrijving in geval van een stroomstoring.
De CPD-250 glijarmset maakt terugligging van de deur tot wel 250 mm mogelijk.

Productdetails

Variabel functiebereik

De draaideuraandrijving is standaard reeds voorzien van een hele reeks geïntegreerde functies. Met behulp van een Upgrade Card kunnen de functies van de automaat uitgebreid worden aan verschillende deursituaties. Voor dubbele deuren, biedt dormakaba een uitgebreide afdekkap en een gemakkelijk installeerbare geïntegreerde sluitvolgorderegelaar.

Deurdranger-modus & automatische modus

Gebruikers kunnen tussen twee bedieningsmodi kiezen: deurdranger (deursluiter) en automatisch. Wanneer ze in de deurdrangermodus is afgesteld, is de ED 100 / ED 250-draaideuraandrijving geoptimaliseerd voor handmatige bediening. Deze bedrijfsmodus dient met de optioneel beschikbare Power-Assist functie te worden toegepast, wanneer de deuren hoofdzakelijk handmatig geopend worden en een deurdranger functie gewenst is. De Automatic-modus is ontworpen voor overwegend automatische deuropening na impulsafgifte door een bewegingsmelders of drukknop. Ontmoet de deur tijdens het sluiten een obstakel, gaat de aandrijving in zijn omkeerbeveiliging.

Windlastcontrole

De ED 250-draaideuraandrijving is zowel geschikt voor buitendeuren die blootstaan aan variërende winddruk, alsook voor binnendeuren die kamers scheiden met luchtdrukverschillen. Wanneer het systeem in de automatische modus staat, bewaakt de windlastcontrole de activeringssnelheid en houdt deze constant op de vooraf ingestelde waarde.

Power Assist-functie

De Power-Assist functie kan in de deurdranger-modus worden geactiveerd. Zodra de deur enkele graden wordt geopend schakelt de servo-ondersteuning in om de handmatige openingscyclus te ondersteunen. De servo-ondersteuning past zich automatisch aan de ingestelde deurdrangergrootte aan. De kracht van de servo-ondersteuning is instelbaar.

Voordelen

Flexibele configuratie: u betaalt uitsluitend voor de functies die u nodig heeft
Goedkoop transport en eenvoudige montage dankzij het gereduceerde gewicht van het systeem
Zeer stil door toepassing van een meerfasen transmissie
Modern, compact en elegant design. De draaideurautomaat in Contur Design heeft een hoogte van slechts 70 mm
Aandrijving geschikt voor de nieuwste veiligheidsnorm EN 16005 (i.c.m. optionele sensorlijsten)
Verscheidene functies standaard opgenomen

Toepassingsgebied

Automatische draaideuren met enkele of dubbele vleugel
De trekkende uitvoering met glijarm en de duwende uitvoering met standaardarm zijn allebei geschikt voor gebruik op brand- en rookwerende deuren
Dankzij de “Low Energy” uitvoering met lage snelheid en de “Full Energy” uitvoering met hogere snelheid is het systeem geschikt voor het automatiseren van zowel weinig als veel gebruikte binnen- en buitendeuren
Hoog aandrijfvermogen voor geheel automatische draaideuren met activering via radarbewegingsdetector

Functionaliteiten

Door de ontwikkeling van nieuwe functies voor de draaideurautomaten van dormakaba kunnen deze in nog meer situaties worden ingezet.

Glijarmset voor deuren met terugligging tot 250 mm
Vanaf nu kunnen deuren worden geautomatiseerd die zelfs tot 250 mm terugligging hebben ten opzichte van de wand. dormakaba introduceert de glijarmset CPD 250 die dit maximale bereik mogelijk maakt en is al toepasbaar bij een deurbreedte van 850 mm.

Barrièrevrije vluchtweg
Tijdens panieksituaties verlaagt de nieuwe “EVAC” functie automatisch de krachten en activeert de Power Assist functie voor veilige en moeiteloze handmatige bediening van draaideuren. Hiermee wordt een barrièrevrije vluchtweg gegarandeerd.

Geïntegreerde noodvoeding bij spanningsuitval
Ten behoeve van de bedrijfscontinuïteit biedt dormakaba nu een compacte en elegante oplossing met een nieuwe UPS noodvoeding die geïntegreerd is in de behuizing van de draaideurautomaat. Deze oplossing kan ook gemakkelijk achteraf worden geplaatst.
