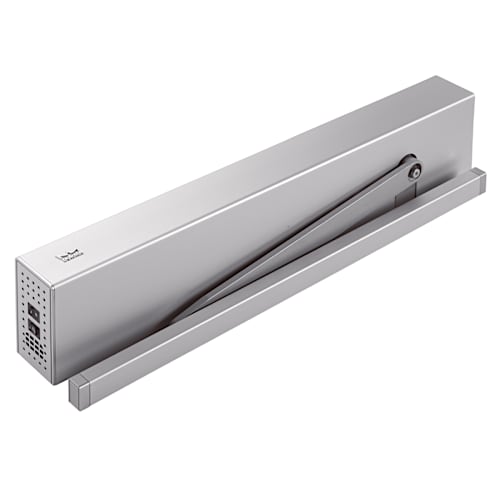

dormakaba - ED 100/ED 250

Résumé du produit

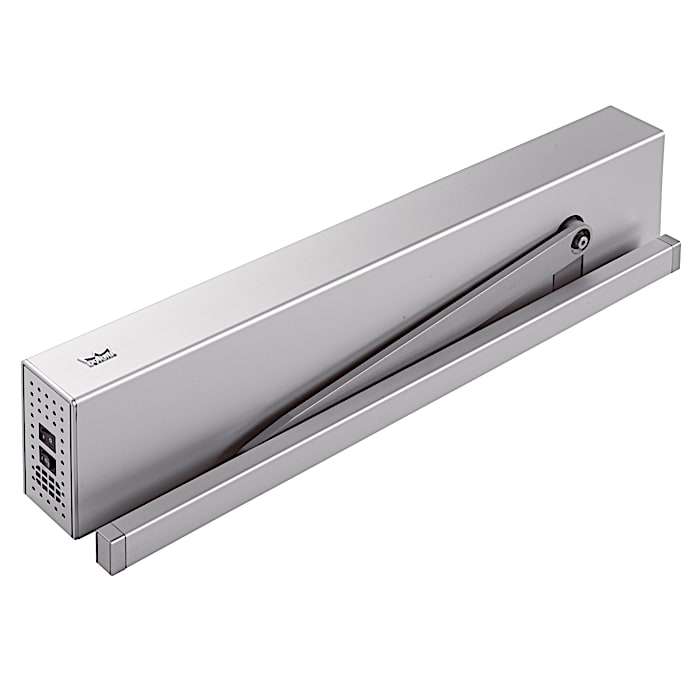

Avec l'opérateur ED 100, dormakaba propose un automatisme électromécanique pour portes battantes adapté à différents domaines d'applications. L'ED 100 peut être installé en montage "poussant" avec un bras standard, ou en montage "tirant" avec un rail.

Pour portes battantes à simple ou double vantaux
Montage "Poussant" ou "Tirant"
Largeur de porte jusqu'à 1100 mm (ED 100) et 1600 mm (ED 250)
Poids du vantail jusqu'à 160 kg (ED 100) et 400 kg (ED 250)
Avec détecteur de fumée intégré
Nouveau : Système de bras XEA révisé techniquement avec denture multiple
Nouveau : Portes coupe-feu et pare-fumée jusqu'à 1600 mm de largeur de porte (EN 7)
Nouveau : La fonction de désenfumage SPV assure un comportement fiable de l'entraînement même dans des conditions de pression variables dans les bâtiments.
Nouveau : La fonction d'évacuation permet une évacuation sans obstacle en cas d'alarme.
Extensible grâce à l'alimentation de secours intégrée ED USV, qui garantit un fonctionnement ininterrompu de l'entraînement en cas de panne de courant.

Détails du produit

Gamme fonctionnelle et flexible

dormakaba propose une solution simple pour combiner 2 ED pour les portes à double vantaux. L'utilisation de la carte d'extension "Upgrade Card" permet d'adapter cet opérateur aux différentes versions de portes. Les nombreuses fonctions intégrées garantissent la compatibilité avec la majorité des applications.

Mode "Ferme-porte" et mode "Automatique"

Les utilisateurs peuvent opter entre deux modes de fonctionnement : mode "Ferme-porte" ou mode "Automatique". En mode "Ferme-porte", l'opérateur pour porte battante ED 100 est optimisé pour un fonctionnement manuel. Avec sa fonction "Assistance par moteur", le mode "Ferme-porte" est particulièrement adapté aux portes à ouverture manuelle nécessitant la fonction ferme-porte. Le mode "Automatique" convient parfaitement aux accès automatiques avec détecteur de mouvement ou déclenchement par bouton poussoir.

Résistance au vent

L'opérateur pour porte battante ED 100 convient tout particulièrement aux portes donnant sur l'extérieur soumises à des forces de vent variables et aux portes intérieures séparant des pièces de pression d'air différente. Lorsque le système est en mode "Automatique", le système contrôle la vitesse de fermeture, veillant à ce qu'elle reste constante et conforme à la valeur configurée.

Fonction "Power Assist"

La fonction "Power Assist" de l'ED 100 peut être activée lorsque l'opérateur est en mode Porte fermée. Dès qu'un utilisateur ouvre la porte de quelques degrés, la servo-assistance soutient le cycle d'ouverture manuelle, réglant automatiquement la force de fermeture prédéfinie en fonction de l'effort appliqué.

Avantages

Configuration flexible : les clients ne choisissent que les fonctions dont ils ont besoin
Transport économique et montage aisé grâce au poids réduit de l'automatisme
Unité silencieuse grâce à un mécanisme multi-étapes
Esthétique grâce au design effilé de dormakaba Contur
Elégant : l'opérateur ne mesure que 70 mm de hauteur
Différentes fonctions incluses de série

Champs d'application

Pour portes battantes à simple ou double vantaux
Les versions en montage "Tirant" avec rail et celle en montage "Poussant" avec bras standard conviennent toutes les deux aux portes résistantes au feu
Grâce aux versions "Low Energy" et "Full energy", le système permet d'automatiser les portes intérieures et donnant sur l'extérieur, à faible ou fort trafic
Ouverture possible par détection de mouvement

ABAQUE ED 100 - ED 250

Dans la documentation technique, vous trouverez l'abaque qui vous permettra de choisir l'opérateur de porte qui vous convient.

Pour un poids au delà de 400 kgs nous consulter.

Détecteur de sécurisation Flatscan

ce détecteur de sécurisation pour porte battante est basé sur la technologie laser. Grâce à cette nouvelle technologie, le flatscan est d'une grande précision et fiabilité.

Un seul modèle permet de couvrir toute la largeur et la hauteur du vantail ainsi que la zone de pincement. Il étend sa zone de couverture au delà du bord tranchant de la porte. La zone de non détection est réduite à seulement une dizaine de centimètres du sol.
